Kazan Borusu Ürün Bilgileri ve Teknik Analiz
Kazan boruları, enerji santralleri, ısıtma sistemleri ve petrokimya tesisleri gibi yüksek basınç ve sıcaklığın kritik olduğu endüstriyel uygulamaların temelini oluşturur. Bu borular, buhar veya sıcak su üretimi için gerekli olan ısı transferini güvenli ve verimli bir şekilde gerçekleştirmek üzere özel olarak tasarlanmış **dikişsiz veya kaynaklı çelik ürünlerdir**. Uygulamanın gerektirdiği basınç, sıcaklık ve akışkan tipine bağlı olarak farklı alaşımlar, boyutlar ve standartlarda üretilirler.
Bu makalede, kazan borularının teknik özelliklerini, yaygın kullanılan kalite standartlarını ve malzeme seçiminde dikkate alınması gereken en önemli mühendislik parametrelerini detaylı olarak inceleyeceğiz. Doğru kazan borusu seçimi, sistemin güvenilirliği, ömrü ve enerji verimliliği açısından hayati öneme sahiptir.
Kazan Borularının Sınıflandırılması ve Standartları
Kazan boruları, kullanım yerine, çalışma koşullarına ve üretim yöntemlerine göre uluslararası standartlarla (örneğin EN, ASTM/ASME) sınıflandırılır. Bu sınıflandırma, borunun kimyasal bileşimini, mekanik özelliklerini ve test prosedürlerini tanımlar.
Uygulama Alanına Göre Temel Ayırımlar
- **Su Borulu Kazanlar (Water Tube Boilers):** Boruların içinden su geçerken, dış yüzeyi sıcak gazlarla ısıtılır. Genellikle yüksek basınç ve buhar kapasitesi gerektiren büyük enerji santrallerinde kullanılır.
- **Ateş Borulu Kazanlar (Fire Tube Boilers):** Boruların içinden sıcak yanma gazları geçerken, dış yüzeylerini çevreleyen suyu ısıtır. Daha düşük kapasiteli ve basınçlı uygulamalar için idealdir.
- **Ekonomizör ve Kızdırıcı Boruları:** Kazan sisteminin verimliliğini artırmak için kullanılan yardımcı bölümlerde yer alırlar ve farklı sıcaklık rejimlerine maruz kalırlar.

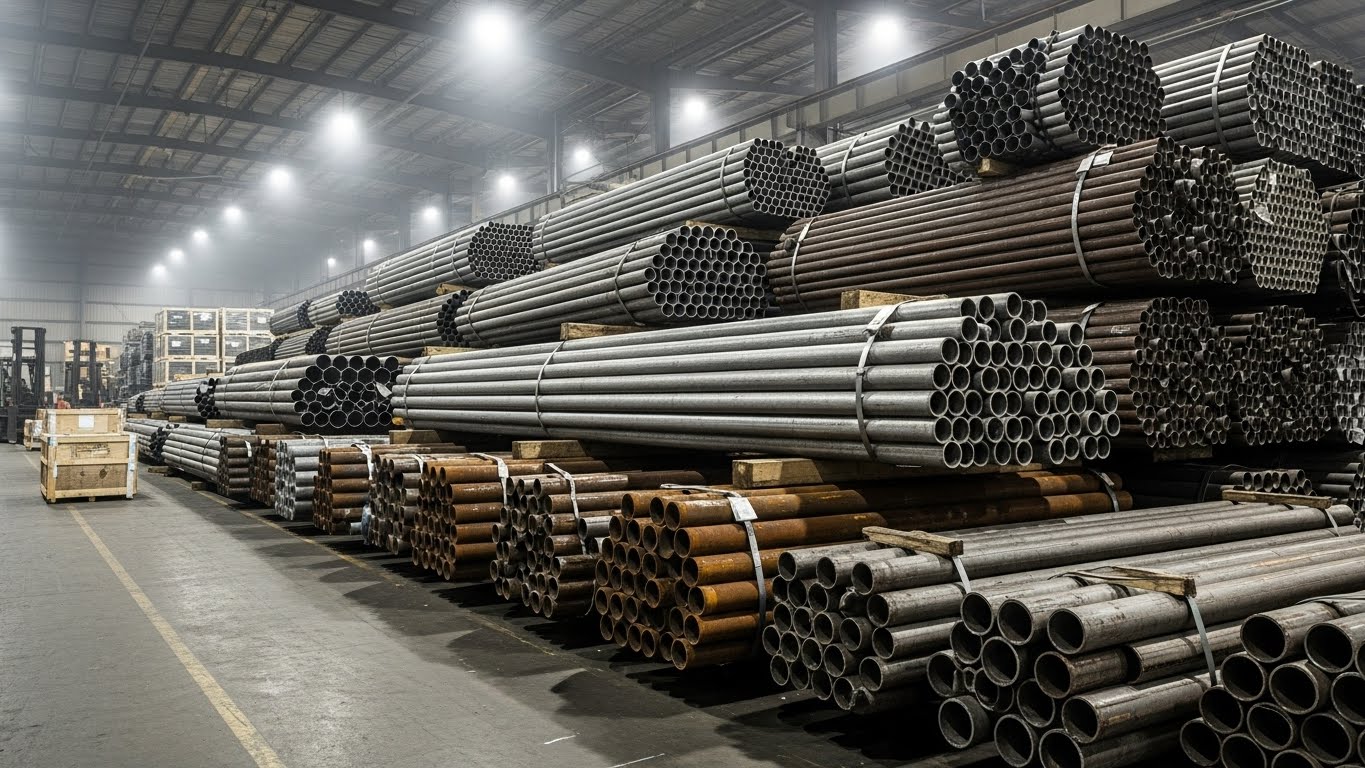

Ana Kalite Standartları
Kazan borularında en yaygın kullanılan standartlar, malzemenin dikişsiz veya kaynaklı olmasına, çalışma sıcaklığına ve basınca odaklanır: **EN 10216** ve **ASTM A192/A335** yüksek basınçlı dikişsiz borularda öne çıkarken, daha az kritik uygulamalar için **EN 10217** kaynaklı borular tercih edilebilir.
Teknik Özellikler ve Malzeme Seçimi
Kazan borularının performansını doğrudan etkileyen en önemli özellikler, malzemenin **kimyasal bileşimi** ve **mekanik dayanımıdır**. Alaşımlı borular, yüksek sıcaklık altındaki **sürünme (creep) direncini** ve oksidasyona karşı dayanıklılığı önemli ölçüde artırır.
1. Kimyasal Bileşen Analizi
| Element | Oran Aralığı (Maksimum) | Etkisi |
|---|---|---|
| Karbon (C) | %0.20 – %0.30 | Akma ve çekme dayanımını artırır. Yüksek oranda olması kaynak kabiliyetini düşürür. |
| Manganez (Mn) | %0.40 – %1.20 | Mekanik özellikleri ve sıcak şekillendirilebilirliği geliştirir. |
| Krom (Cr) | %0.50 – %9.00 | Yüksek sıcaklıkta korozyon ve oksidasyon direncini önemli ölçüde artırır (Alaşımlı kaliteler için). |
| Molibden (Mo) | %0.50 – %1.10 | Sürünme direncini (yüksek sıcaklık altında kalıcı deformasyon) ve mukavemeti artırır. |
| Fosfor (P) | Maks. %0.035 | Kırılganlık yaratmaması için düşük tutulur. |

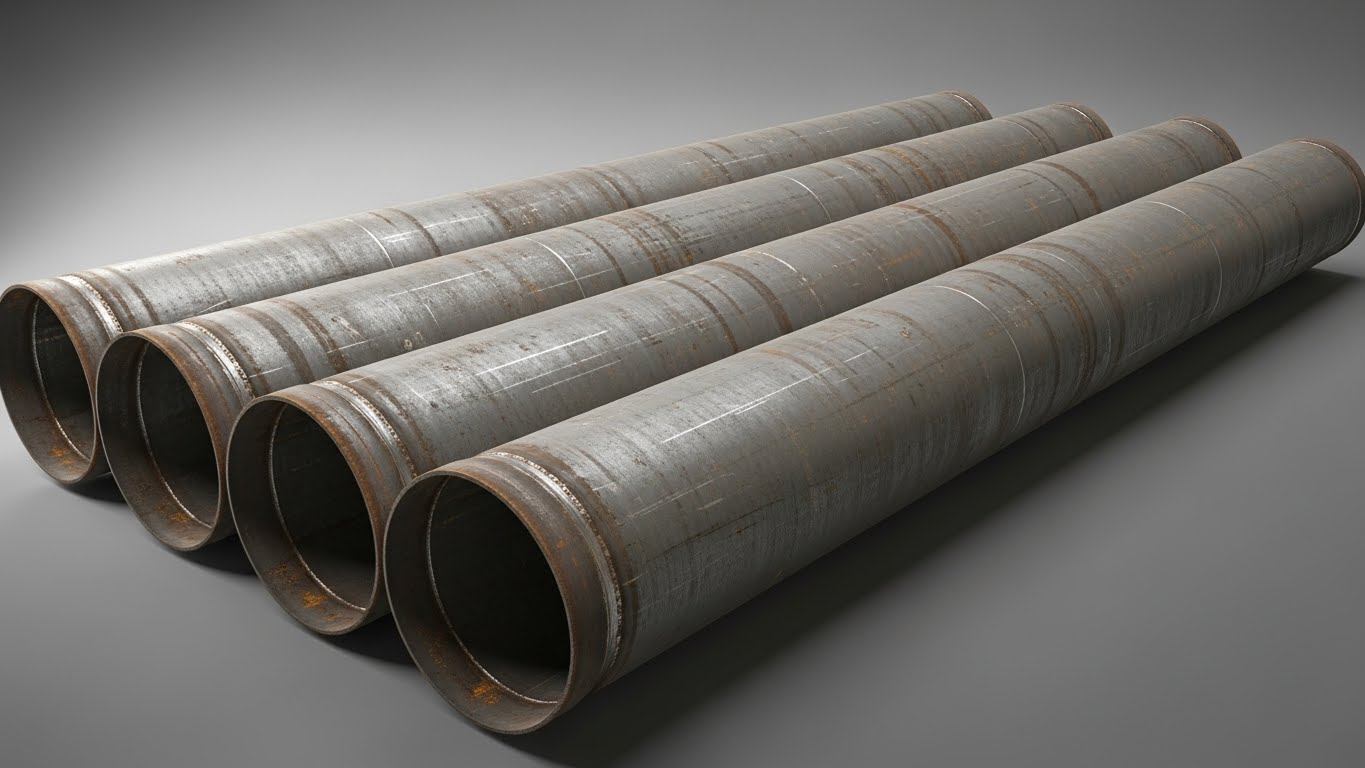

2. Mekanik Özellikler Tablosu (Örnek Kaliteler)
Yüksek sıcaklık ve basınç altında çalışan kazan boruları için akma dayanımı ($\sigma_y$) ve çekme dayanımı ($\sigma_{uts}$) gibi değerler kritik öneme sahiptir.
| Kalite Standardı | Tip | Akma Dayanımı (Min. MPa) | Çekme Dayanımı (Min. MPa) | Maksimum Çalışma Sıcaklığı |
|---|---|---|---|---|
| **P235GH (EN)** | Dikişsiz Karbon Çeliği | 235 | 360-500 | $\approx 400^\circ C$ |
| **16Mo3 (EN)** | Alaşımlı (Molibdenli) | 270 | 440-590 | $\approx 530^\circ C$ |
| **10CrMo9-10 (EN)** | Alaşımlı (Krom-Molibdenli) | 290 | 480-630 | $\approx 600^\circ C$ |
| **A335 P11 (ASTM)** | Alaşımlı (Krom-Molibdenli) | 205 | Min. 415 | Yüksek Sıcaklık |
Kazan Borusu Seçiminde Mühendislik Hesaplaması
Kazan borusu seçimi, yalnızca malzeme kalitesine değil, aynı zamanda boru çapı ve et kalınlığı arasındaki hassas dengeye de bağlıdır. Yüksek basınç, borunun patlamasına neden olacak çevresel gerilimi artırır. Bu gerilim, boru cidarı kalınlığını belirleyen temel faktördür.
Gerilme ve Et Kalınlığı İlişkisi
İnce cidarlı borular için ($D/t > 20$) iç basınçtan kaynaklanan çevresel gerilme $\sigma_c$ şu formülle tahmin edilir:
Güvenli bir tasarım için, borunun et kalınlığı $t$, malzemenin izin verilen maksimum gerilme değerini ($\sigma_{max}$) aşmamalıdır. Minimum gerekli et kalınlığı ($t_{min}$) ise şu şekilde bulunur:
$$ t_{min} = \frac{P \cdot D}{2 \cdot \sigma_{max}} $$🧮 Hesaplama Alanı: Minumum Et Kalınlığı
Varsayalım ki, bir buhar kazanı için **P265GH** kalitesinde boru seçimi yapılıyor.
Veriler: İç Basınç ($P$)= 3.0 MPa (30 bar), Dış Çap ($D$)= 60.3 mm, İzin Verilen Maksimum Gerilme ($\sigma_{max}$)= 120 MPa.
t_min = (3.0 MPa * 60.3 mm) / (2 * 120 MPa)
t_min = 180.9 / 240
t_min ≈ 0.75 mm
Bu hesaplama, teorik minimum et kalınlığını gösterir. Ancak korozyon, aşınma payları ve güvenlik faktörleri nedeniyle, projelerde genellikle çok daha kalın borular (**2.0 mm ve üzeri**) tercih edilmektedir.
Kazan Borusu Ürün Bilgileri ve Piyasa Dinamikleri
Kazan borusu maliyetleri, küresel hammadde piyasalarındaki gelişmeler, enerji maliyetleri ve döviz kurları ile doğrudan ilişkilidir. Ancak standart çelik ürünlerinden farklı olarak, kazan borularında **alaşım içeriği**, **üretim yöntemi (dikişsiz)** ve **sertifikasyon** maliyet üzerinde çok daha baskındır.

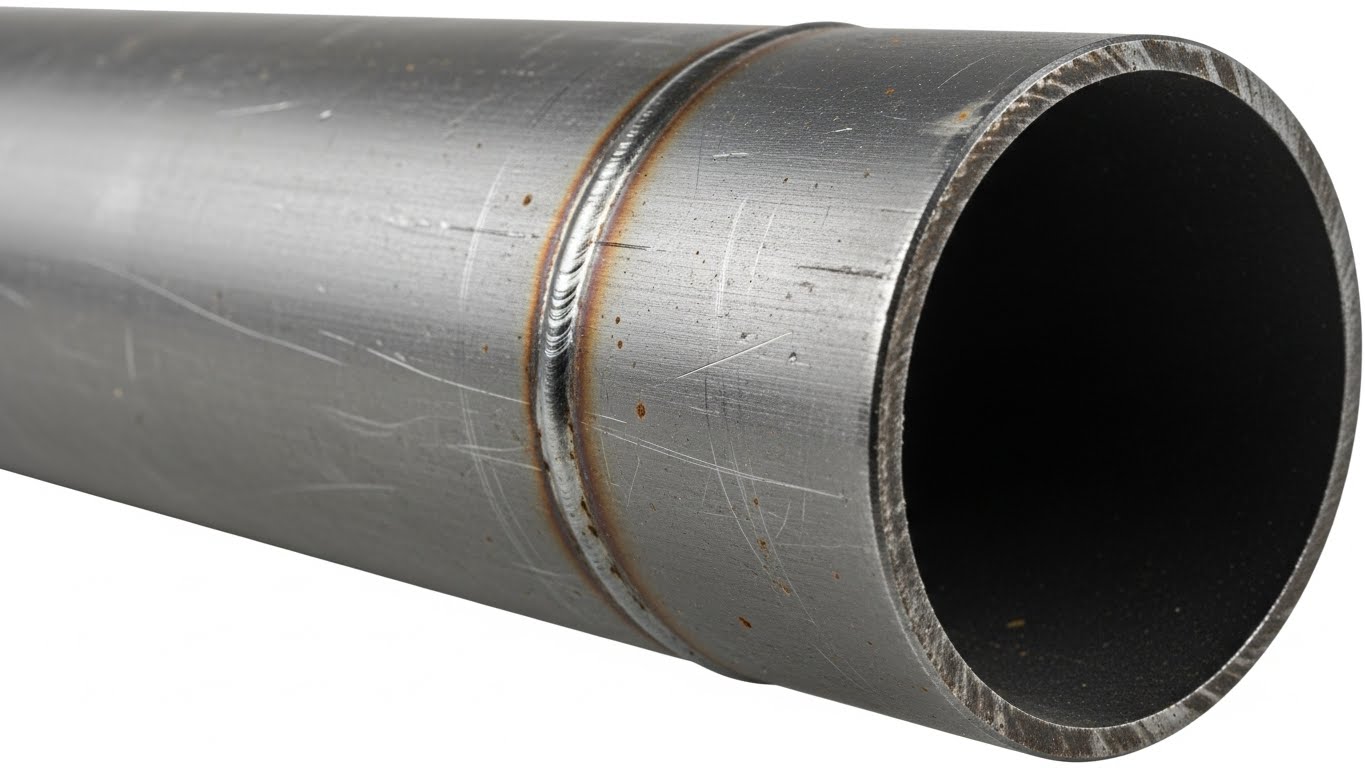

Güncel Ton Fiyat Aralıkları (Ex-Works / USD)
Aşağıdaki fiyatlar, EN/ASTM standartlarında sertifikalı, dikişsiz ve yaygın olarak talep edilen kazan borusu kaliteleri için ortalama tonaj değerlerini yansıtmaktadır. Bu aralıklar, yüksek alaşımlı kalitelere geçildikçe artmaktadır.
| Boru Kalitesi | Et Kalınlığı (mm) | Ton Fiyatı Aralığı (USD/Ton) | Açıklama |
|---|---|---|---|
| **P235GH (Dikişsiz)** | 2.00 – 3.20 | $1,250 – $1,400 | Standart basınç uygulamaları için temel kalitedir. |
| **P265GH (Dikişsiz)** | 3.20 – 5.00 | $1,350 – $1,550 | Daha yüksek akma dayanımı gerektiren sistemler. |
| **16Mo3 (Alaşımlı)** | 2.90 – 4.50 | $1,750 – $2,000 | Orta-yüksek sıcaklık ve sürünme direnci gerektiren projeler. |
| **10CrMo9-10 (Alaşımlı)** | 4.00 – 8.00 | $2,500 – $3,000 | Yüksek alaşım içeriği, çok kritik uygulamalar için. |
Hızlı Teklif Alın
Projenizin teknik gereksinimlerine en uygun kazan borusu kalitesi, çapı ve et kalınlığı için uzmanlarımızdan destek almak üzere hemen iletişime geçebilirsiniz.
Kullanım Alanları ve Sektörler
Kazan borularının yüksek mukavemeti ve sıcaklık dayanımı, onları çok çeşitli kritik endüstriyel alanlarda vazgeçilmez kılar:
- **Enerji Santralleri:** Termik ve nükleer enerji santrallerindeki buhar kazanları, kızdırıcılar ve yeniden ısıtıcılar.
- **Petrokimya ve Rafineriler:** Proses ısıtıcıları, buhar jeneratörleri ve ısı geri kazanım üniteleri (HRSG).
- **HVAC ve Merkezi Isıtma Sistemleri:** Büyük ölçekli merkezi ısıtma kazanları ve bölgesel ısıtma ağları.
- **Makine İmalatı:** Yüksek basınçlı tanklar ve özel endüstriyel fırınlar.
Doğru malzeme seçimi ve kaliteli üretim, sistemin patlama, sürünme yorulması ve yüksek sıcaklık korozyonu gibi risklere karşı dayanıklılığını garanti eder. Bu nedenle, kazan borusu tedariğinde yalnızca fiyat değil, sertifikasyon ve teknik uygunluk da en öncelikli kriter olmalıdır.
