CEE Profil Teknik Özellikler ve Kullanım Alanları
Yapısal çelik sektörünün en verimli ve hafif taşıyıcı elemanlarından biri olan **CEE profil**, sac levhaların yüksek hassasiyetli roll-form (rulo şekillendirme) hatlarında soğuk olarak şekillendirilmesiyle elde edilir. Bu özel kesit, genellikle çatı aşıklarında (purlin), cephe kuşaklarında (girt) ve hafif çelik yapı sistemlerinde ana taşıyıcı veya destekleyici eleman olarak kullanılır. CEE profilin başarısı, kanat uçlarında bulunan içe kıvrık **dudaklar (lip)** sayesinde geleneksel C profillere göre çok daha yüksek burkulma ve burulma (torsiyon) direncine sahip olmasından kaynaklanır. Bu teknik avantaj, ince et kalınlıklarında dahi yüksek yük taşıma kapasitesi sunarak, ekonomik ve hızlı montaj imkanı sağlar.
Projelerinizde güvenilir, hafif ve korozyona dayanıklı çözümler arıyorsanız, CEE profiller ideal bir seçimdir. Çoğunlukla **galvanizli çelikten (S350GD+Z)** üretilmesi, dış ortam koşullarına karşı uzun yıllar dayanıklılık garantisi verir.
—CEE Profil Nedir ve Nasıl Üretilir?
**CEE profil**, ismini kesitinin şeklinden alan, ortası geniş ve iki kanadı bulunan bir yapı elemanıdır. Kanatların uçlarında, profili içeriye doğru saran kısa, kıvrımlı uzantılar (dudaklar) bulunur. Üretim süreci, geniş bir çelik rulo sacın (coil) soğuk şekillendirme (cold forming) yöntemiyle, ardışık rulo setlerinden geçirilerek istenen CEE formunu almasıyla gerçekleşir. Bu yöntem, malzemenin sertliğini artırır ve kesit boyunca homojen bir güç dağılımı sağlar. Üretimde yaygın olarak **S320GD** veya **S350GD** gibi yüksek akma dayanımına sahip yapısal çelik kaliteleri kullanılır.
CEE Profilin Temel Teknik Avantajları
CEE profillerin mimari ve statik projelerde tercih edilmesini sağlayan en önemli teknik ve ekonomik avantajları aşağıda listelenmiştir:
- **Yüksek Burkulma Direnci:** Kanat uçlarındaki dudaklar, profilin kanatlarında oluşabilecek yerel burkulmayı engeller, böylece kesitin taşıma kapasitesi maksimum seviyede kullanılır.
- **Hafiflik ve Ekonomi:** Aynı taşıma gücüne sahip sıcak haddelenmiş profillere göre daha az malzeme kullanılarak üretildiği için, hafiflik ve maliyet avantajı sunar.
- **Hızlı ve Kolay Montaj:** Önceden delinmiş cıvata delikleri sayesinde şantiye ortamında hızlı ve pratik bir şekilde birleştirilebilir. Kaynak gereksinimini minimuma indirir.
- **Korozyon Dayanımı:** Galvanizli (çinko kaplama) çelikten üretilmesi, dış ortam koşullarına, neme ve endüstriyel atmosfere karşı mükemmel koruma sağlar.

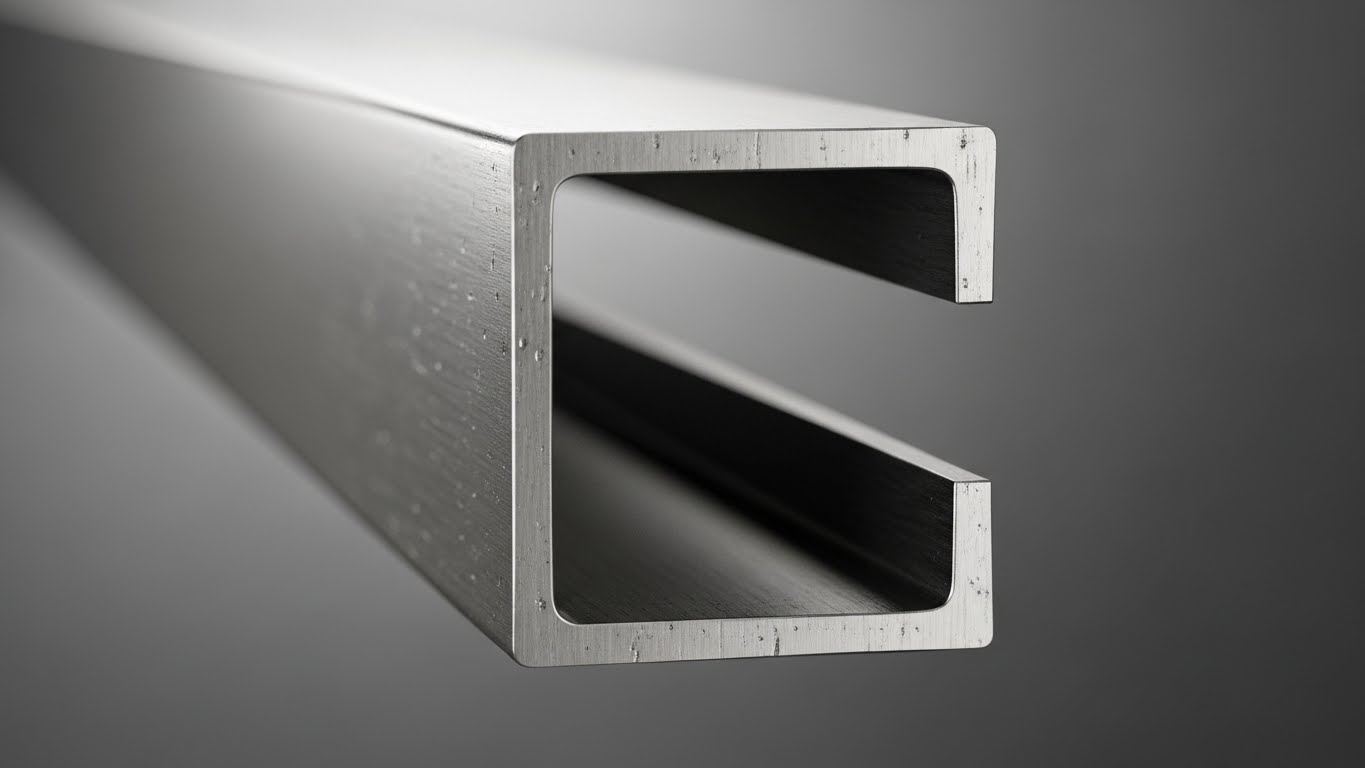

CEE Profil ile C Profil Arasındaki Yapısal Fark
Yapısal mühendislikte, **C profil** (veya U profil) ile **CEE profil** sıklıkla birbirine karıştırılsa da, aralarındaki fark kesitin performansı açısından kritiktir. Standart C profilin kanatları dümdüz biterken, CEE profillerde kanat uçları, profili içe doğru saracak şekilde kıvrılarak **dudak (lip)** oluşturur. Bu dudaklar, profili burulmaya (torsiyon) karşı çok daha dirençli hale getirir.
Özellikle uzun açıklık geçilen ve rüzgar yükü gibi yanal yüklerin etkili olduğu çatılarda, CEE profilin burulma direnci sayesinde daha ince bir kesit kullanmak mümkün olur. CEE profil teknik özellikleri, bu ek dudak sayesinde artırılmış bir mukavemet değeri sunar, bu da statik açıdan büyük bir fark yaratır.

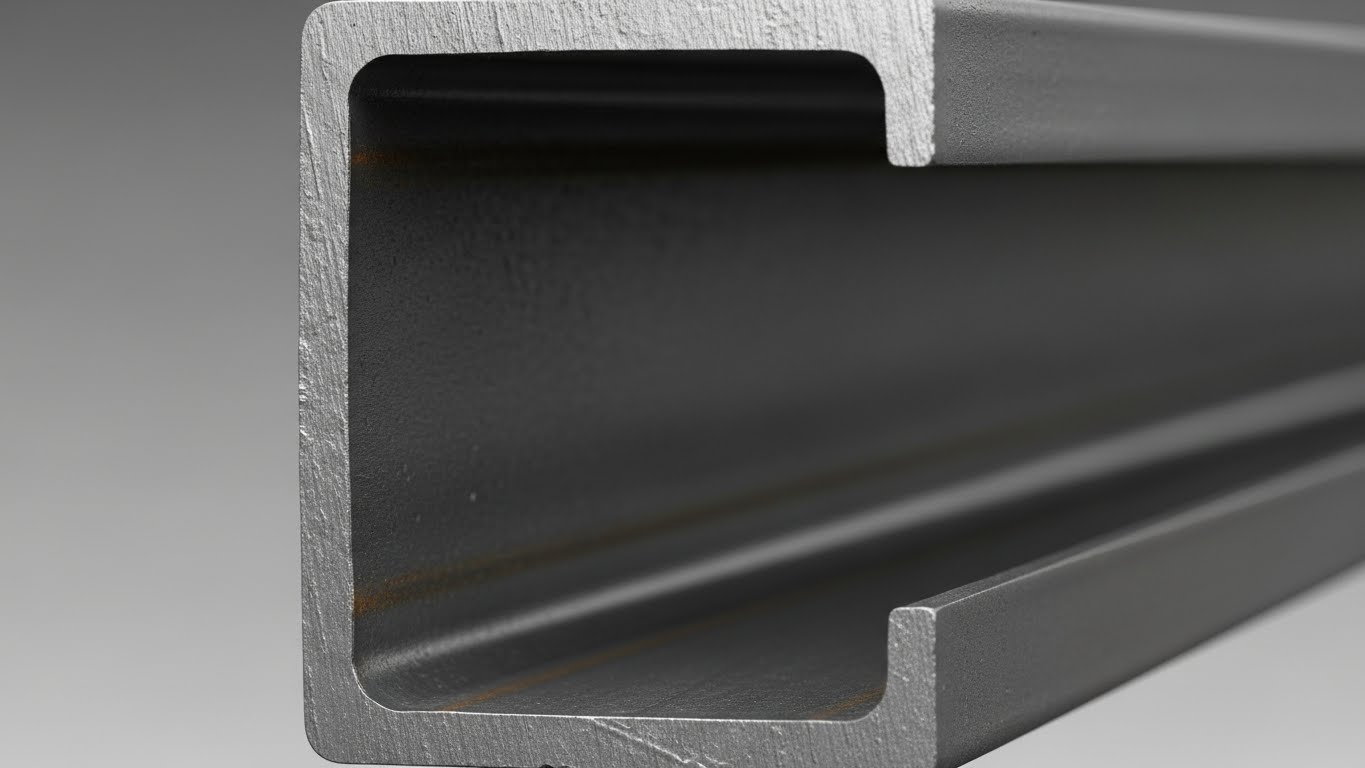

Güncel CEE Profil Ton Bazlı Gösterge Değerleri (USD/Ton)
CEE profilin **ton bazlı güncel değerleri** global çelik piyasalarına, kullanılan çeliğin akma dayanımı (S235GD / S350GD) ve galvaniz kaplama kalınlığına (örneğin Z275) bağlı olarak sürekli değişmektedir. Aşağıdaki tablo, piyasada en çok talep gören bazı standart ölçüler için depo çıkışı **gösterge ton değerlerini** yansıtmaktadır:
| Profil Kesiti (mm) | Et Kalınlığı (mm) | Birim Ağırlık (kg/m) | Gösterge Ton Değeri (USD) |
|---|---|---|---|
| CEE 100 x 50 | 2.00 mm | 3.67 kg/m | 1010 $ |
| CEE 120 x 50 | 2.50 mm | 5.05 kg/m | 995 $ |
| CEE 140 x 60 | 3.00 mm | 7.08 kg/m | 980 $ |
| CEE 160 x 60 | 2.00 mm | 6.01 kg/m | 1005 $ |
| CEE 180 x 70 | 3.00 mm | 8.99 kg/m | 975 $ |
CEE Profil Ağırlık ve Uzunluk Hesaplama
CEE profilin birim metre ağırlığının doğru hesaplanması, lojistik maliyetlerin, yapısal yüklerin ve toplam proje maliyetinin belirlenmesi için önemlidir. Profillerin kesit alanı, et kalınlığı ve çeliğin standart yoğunluğu ($7850 \text{ kg/m}^3$) kullanılarak kolaylıkla hesaplanabilir.
Birim ve Toplam Ağırlık Hesaplama
CEE profilin toplam ağırlığı (W) aşağıdaki formülle hesaplanır:
$$W_{\text{toplam}} = A_{\text{kesit}} \times L_{\text{toplam}} \times \rho_{\text{çelik}}$$Burada:
- $W_{\text{toplam}}$: Toplam Ağırlık (kg)
- $A_{\text{kesit}}$: Profilin Kesit Alanı (metre kare cinsinden)
- $L_{\text{toplam}}$: Toplam Profil Uzunluğu (m)
- $\rho_{\text{çelik}}$: Çelik Yoğunluğu ($7850 \text{ kg/m}^3$)
Pratik Hesaplama Örneği: Eğer CEE 140x60x2.50 profilin birim ağırlığı **5.94 kg/m** ise ve projede 1200 metre kullanılması gerekiyorsa, toplam ağırlık: $1200 \text{ m} \times 5.94 \text{ kg/m} = 7128 \text{ kg}$ olacaktır.

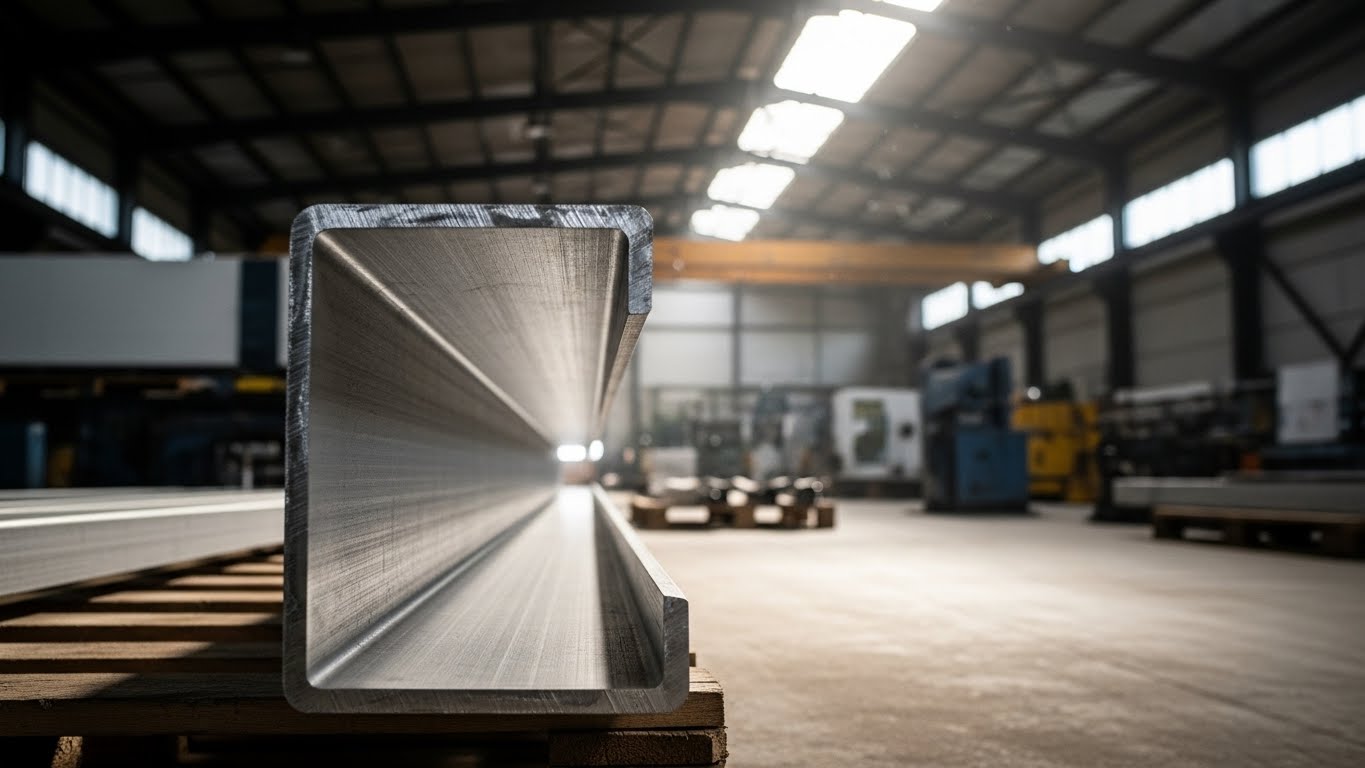

Kullanım Alanları ve Uygulama Detayları
CEE profillerin hafifliği, sağlamlığı ve montaj kolaylığı, onları geniş bir uygulama yelpazesinde ideal kılar. Genellikle endüstriyel ve tarımsal yapıların taşıyıcı olmayan ancak yük alan kısımlarında kritik görevler üstlenirler:
- **Çatı Aşık Sistemleri:** En yaygın kullanım şekli olup, çatının ana kirişleri üzerine monte edilerek çatı kaplama malzemesinin (sandviç panel, trapez sac) yükünü taşır ve ana taşıyıcılara aktarır.
- **Cephe ve Duvar Kuşakları:** Dış cephe kaplamasını rüzgar yüküne karşı desteklemek amacıyla kolonlar arasına yatay olarak yerleştirilir.
- **Güneş Enerjisi Santralleri (GES):** Solar panellerin konstrüksiyon ayakları ve panelleri taşıyan yatay iskelet elemanları olarak kullanılır. Galvanizli yapısı, açık hava koşullarına mükemmel dayanım sağlar.
- **Asma Kat Konstrüksiyonları:** Özellikle depo ve fabrika içlerinde hafif yük taşıyan asma katların zemin kiriş sistemlerinde tercih edilir.
- **Prefabrik Yapı İskeletleri:** Hızlı kurulum gerektiren prefabrik binaların taşıyıcı iskeletini oluşturur.
Hızlı Teklif Alın ve İletişime Geçin 📞
Projenize özel **CEE profil** kesitleri, uzunlukları ve **galvaniz kaplama** seçenekleri ile ilgili güncel stok durumu ve net ton değerleri hakkında bilgi almak için lütfen aşağıdaki iletişim kanallarını kullanın. Uzman ekibimiz, projenizin ihtiyaç duyduğu en verimli ve ekonomik çözümü sunmak üzere hazırdır.
—*Bu makale, CEE profilin yapısal özellikleri, kullanım alanları ve teknik verileri hakkında genel bilgi vermek amacıyla hazırlanmıştır. Tüm teknik ve ticari kararlarınız için lütfen yetkili mühendislik ve satış biriminizle teyit alınız.*
